产品描述
1.TEV(transient earth Voltages)
暂态对地电压
高压电气设备发生局部放电时，放电量往往先聚集在与接地点相邻的接地金属部位，形成对地电流，并在设备金属表面传播，对于内部放电，放电量聚集在接地屏蔽的内表面，屏蔽连续时，在设备外部无法检测到局部放电信号，但屏蔽层通常在某些绝缘部位不连续，局部 放电信号就会由此传输到设备屏蔽外壳，局部放电产生的电磁波通过金属箱体的接缝处或气体绝缘开关的衬垫传出，并沿着设备金属箱体外表面继续传播，同时对地产生一定的暂态电压脉冲信号。
TEV法在理论上具有灵敏度高、抗干扰强的优点，但变电所现场干扰源众多，TEV测量时依旧会出现受外界干扰而影响测量的情况。测试时一般认为对于测试数据大于20dB,高出背景水平10dB,以及放电脉冲数在50~1000之间，可以认为开关柜内存在局部放电。
2.。超声波检测法 (AE)
局放声波信号主要集中在0～100kHz的频率范围内，但干扰信号频率谱基本都在0~40kHz之间， 语音干扰信号频谱集中在10kHz以下，而且振动、背景噪声也主要在此频段。因此，当开关柜内部发生局部放电时会产生冲击振动及声音，且很快向四周介质传播，我们可以采集频带为20～100kHz的超声信号来检测局部放电，利用该原理，专门检测开关柜、架空线路、变压器、GIS开关等电气设备的局部放电情况，并通过超声波信号图谱及局部放电时发出的特征声波精准判断被测设备的局部放电的大小和位置。当用超声波法检测发现有疑似局放信号时，开关柜内存在局放的可能性相当高。一般认为，超声测试读数超过6dB时就有放电存在。
3 .HF 检测技术
电力设备绝缘体中绝缘强度和击穿场强都很高，当局部放电在很小的范围内发生时，击穿过程很快，将产生很陡的脉冲电流，其上升时间小于30ns, 并激发高频电磁波。局部放电检测高频法基本原理是通过HF传感器对电力设备中局部放电时产生的超高频电磁波信号进行检测，从而获得局部放电的相关信息，实现局部放电监测。由于现场的电晕干扰主要集中在100MHz频段以下，因此HF法能有效地避开现场的电晕等干扰，具有较高的灵敏度和抗干扰能力，可实现局部放电带电检测、定位以及缺陷类型识别等优点。

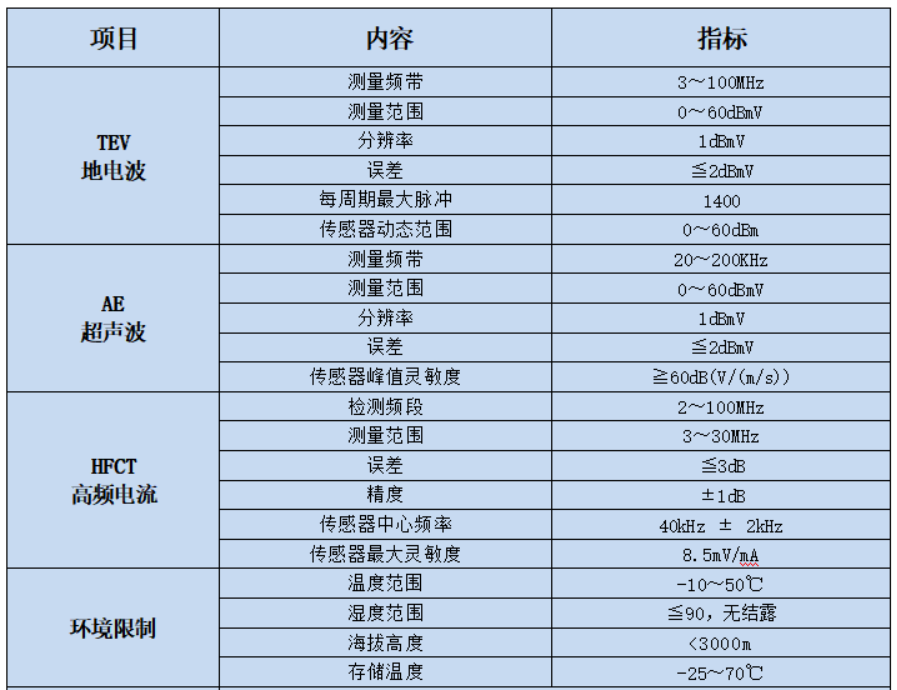

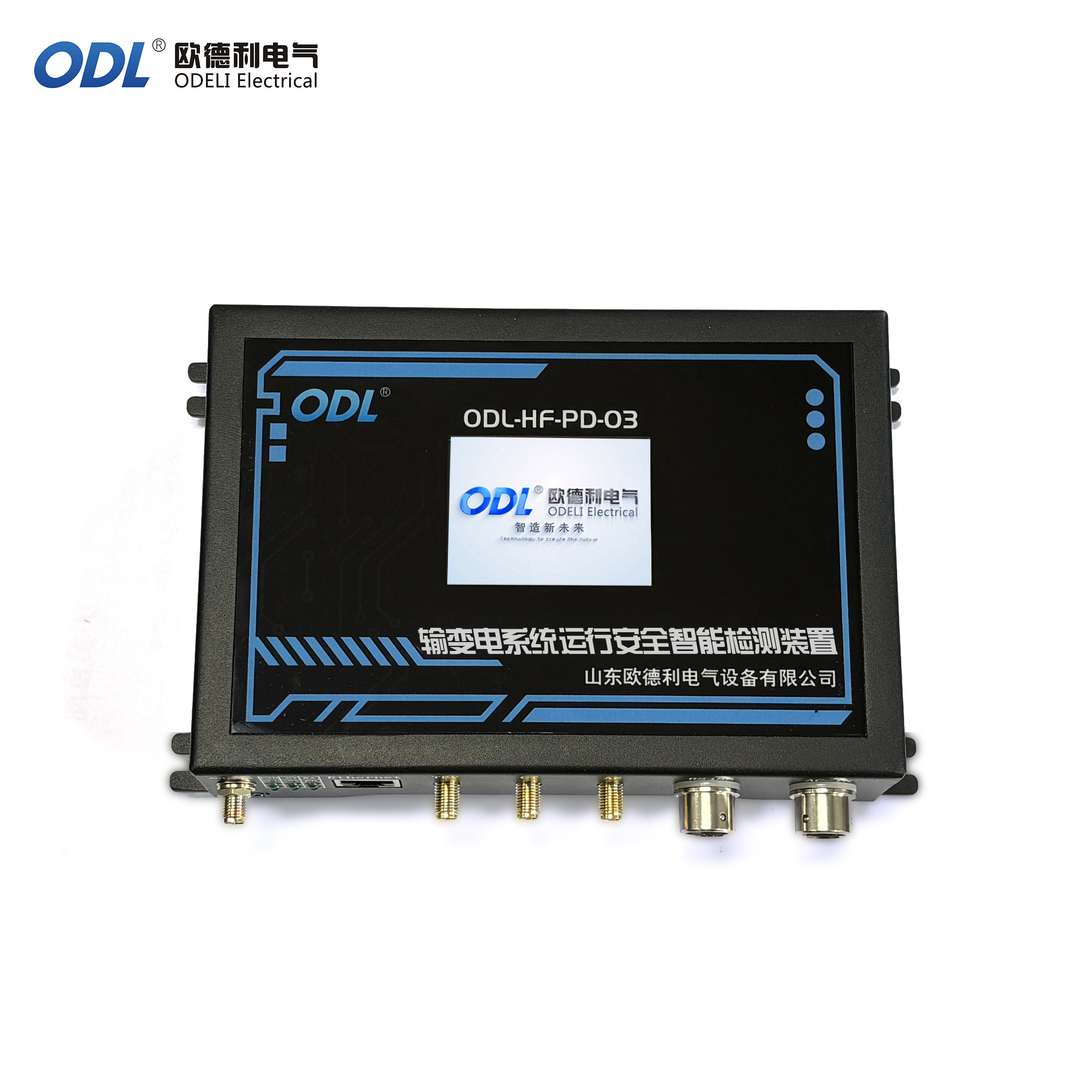

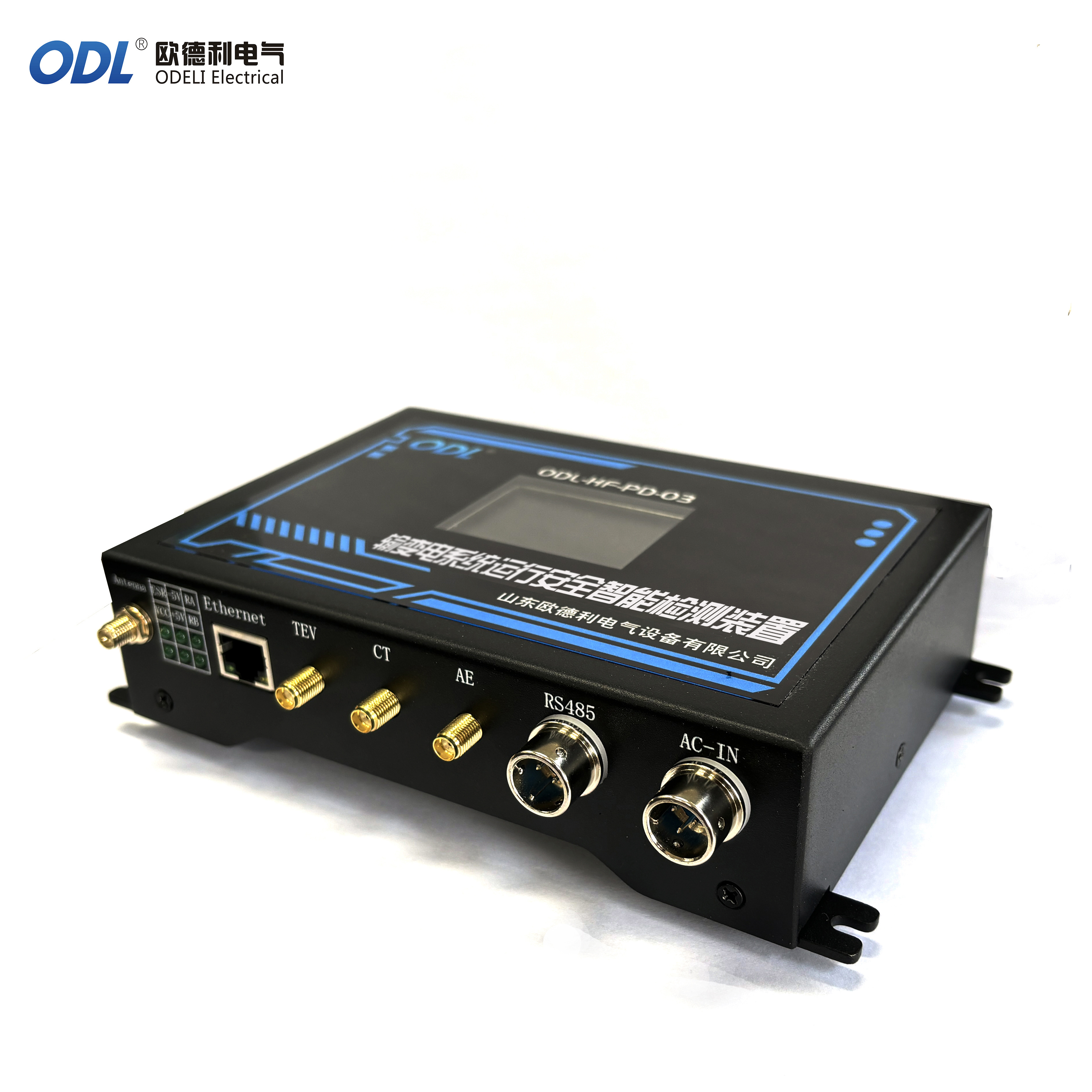

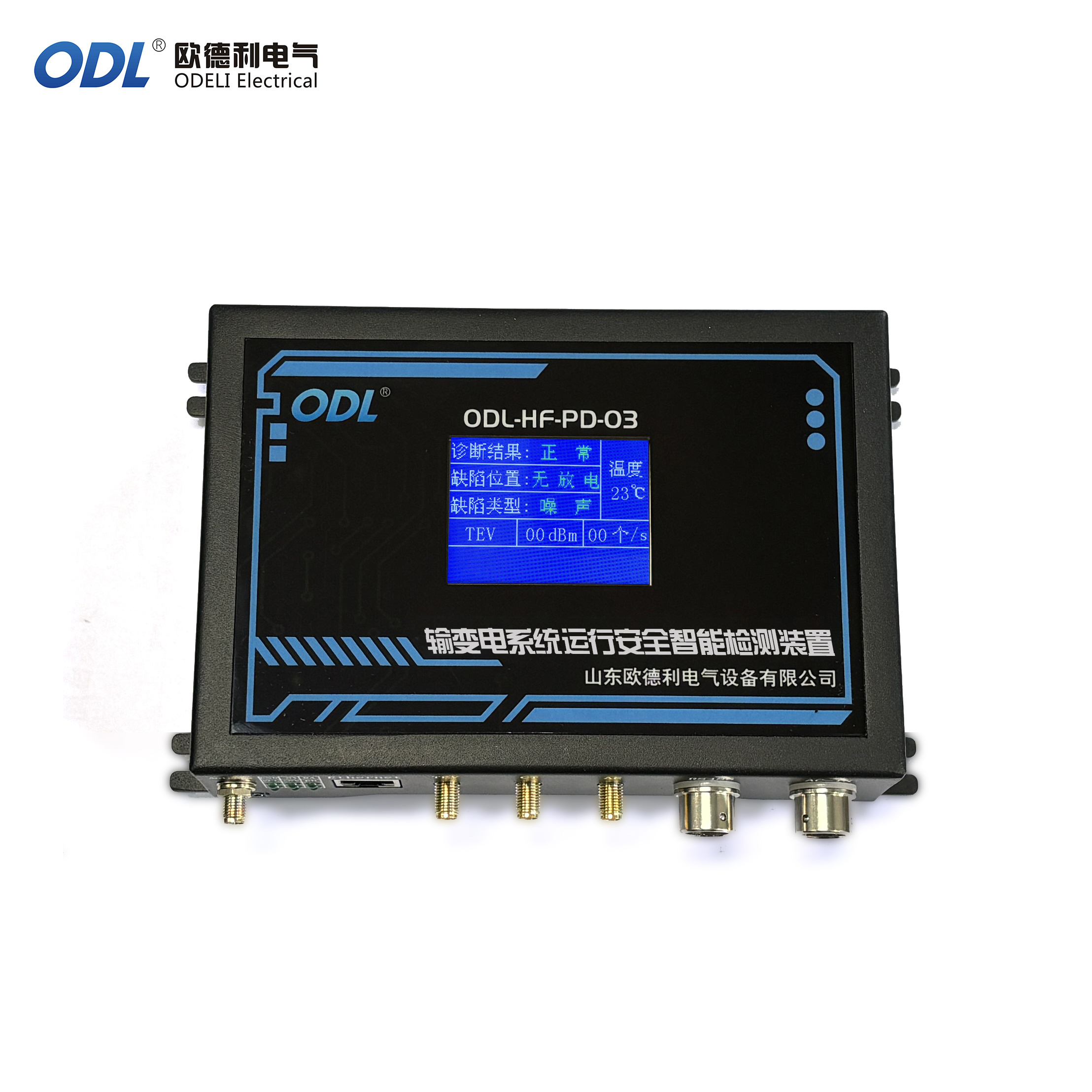

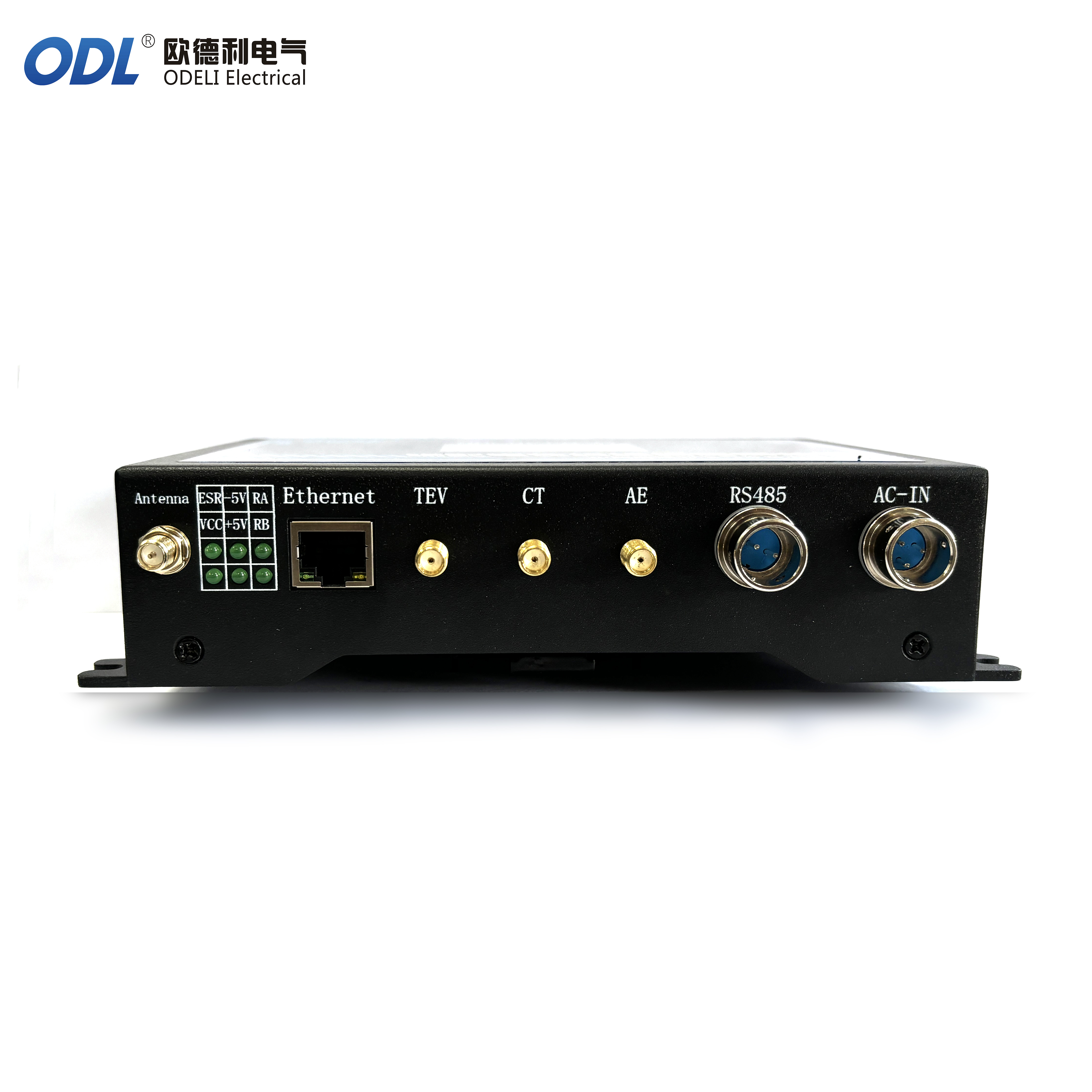

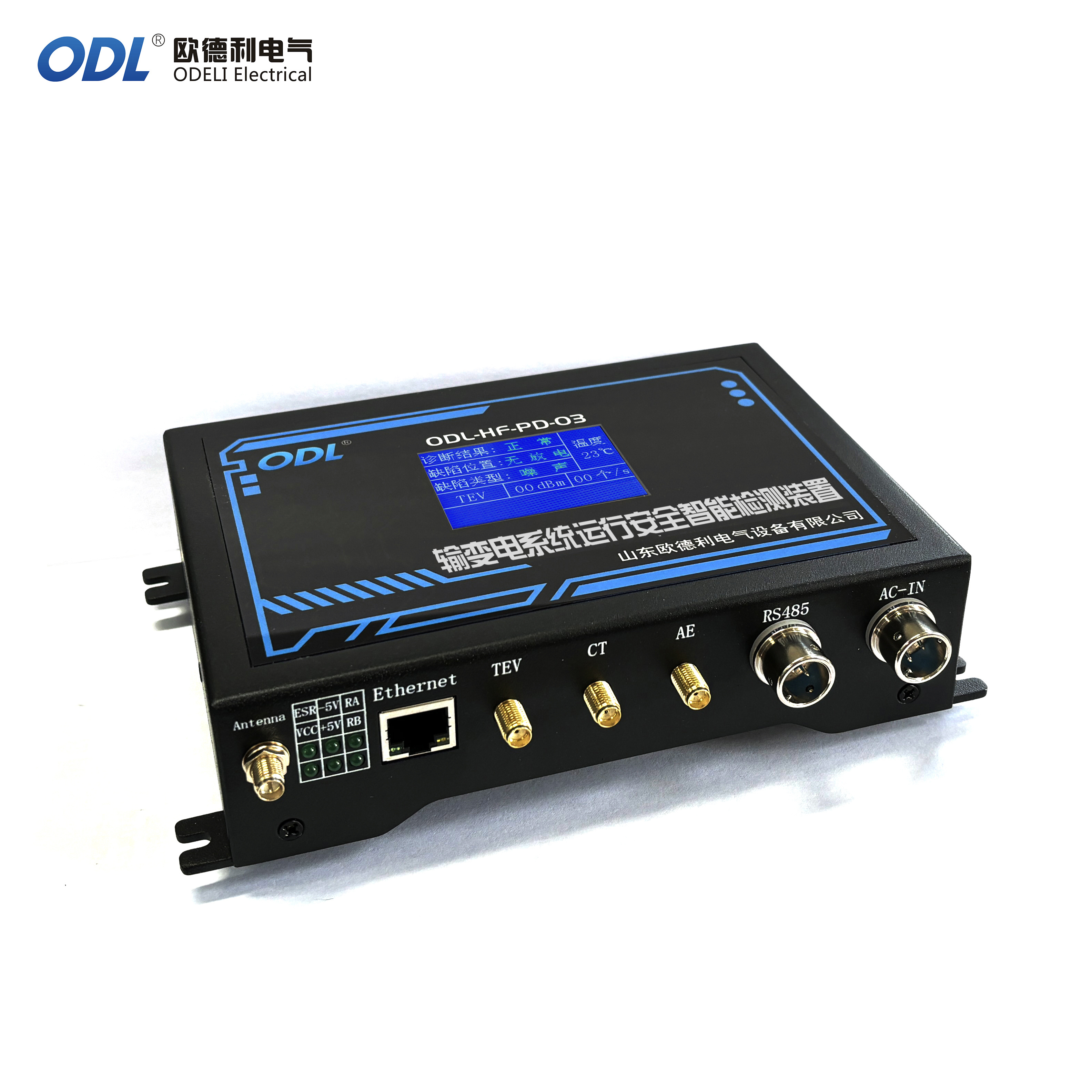

主机
监测主机安装在配电房或变电所内，放置于 主屏柜内，由CPU模块、高速数据采集模块、 通讯模块、时钟模块、电源模块等多种模块共同构成，体积小，集成度高
高频电流互感器
电缆接地线穿过磁环，并把磁环连接到主机机箱上。高频电流互感器用来测量局部放电产生的高频对地电流信号
超声波传感器
超声波安装在柜体内侧（磁吸式），测量放电产生的超声波信号
高频电磁波传感器
安装在柜体内侧（磁吸式），测量放电时产生的电磁波信号
●此监测系统由传感器和智能监控终端两部分构成，传感器包括电流互感器、空间电磁场传感器和超声波传感器三类。
●传感器采集相应的信号，通过同轴电缆传输至智能监控终端。
●智能监控终端包括数字信号处理模块，数据分析模块和信号传输模块3部分组成。
●信号处理模块有三路，对应三类传感器接入，根据不同传感器的信号特征进行滤波和采样。
●数据分析模块包含设备告警算法，对采集数据进行全面分析，判断是否产生告警。
●信号传输模块包含WiFi模块、以太网模块和485模块，可以根据现场网络情况选择最为便捷的接入方式。接入后通过汇聚交换机， 将监测信息传至系统后台。
