欧德利变频器以品质、智能化的产品，为工业、商业、民用建筑提供稳定的电气保障。

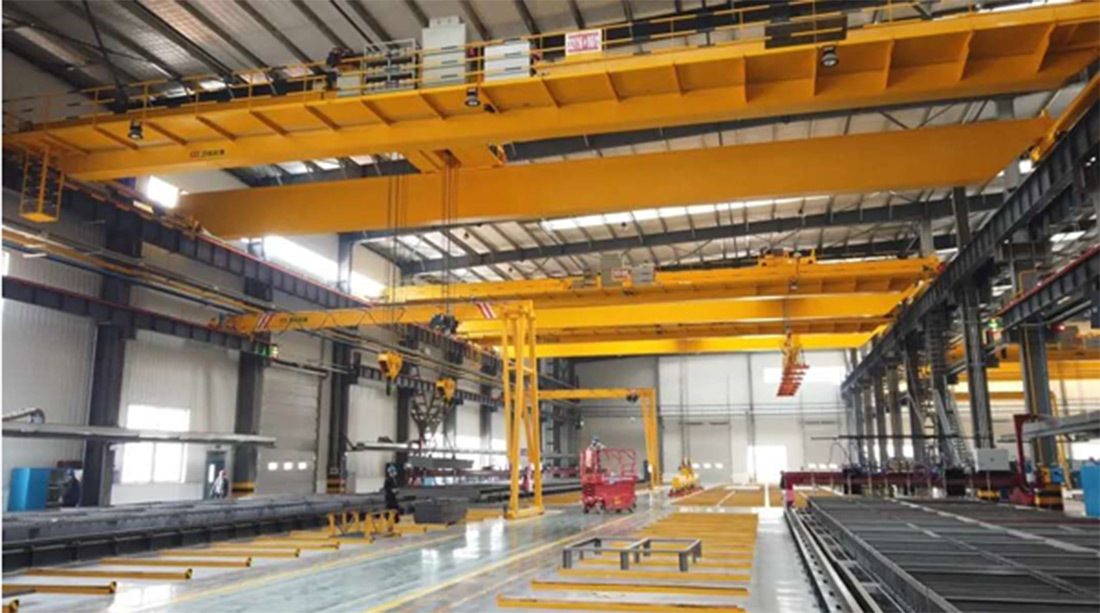

欧德利变频器在起重机上的应用
1.方案简介
欧德利变频调速解决方案保证起升机构低速满载不溜钩，大、小车机构平滑起制动；电气制动推荐常用的电阻能耗制动方式，还可以提供共直流母线加能量回馈方案。
2. 方案优势
* 安全性高: 可靠的抱闸、接触器控制时序，专用的起重机控制功能，保证起重机安全、可靠运行。
* 简单、易用：集成多种起重机专用功能，可以简化设计，提高现场调试效率；
* 体积小，维护性高：小体积、高功率密度，为客户节省安装空间；独立风道设计、风扇可独立拆装，便于维护。
欧德利软启动器在建筑中的应用
交流鼠笼异步电动机由于结构简单，控制方便，效率高而被人们广泛地应用于机械设备中。在民用建筑中的大多数机械设备如消防泵、喷淋泵、生活泵、冷冻机组等的动力都是交流鼠笼异步电机。当建筑物层数较高或规模较大时，这些机械设备的电机的额定功率通常都较大，如消防泵的额定功率通常都在55kW-150kW之间。这些设备在起动过程中，将产生较大的起动电流，造成较大的电压。因此恰当地选择起动方式具有减少供电容量和保证建筑物供电可靠性等重要意义。正因为如此，软启动器在民用建筑领域的应用中将具有广阔前景。
众所周知，鼠笼式异步电机采用全压起动时起动电流大，起动时间长。当电机的功率较大时，起动电流很大，很大的启动电流将引起配电系统的电压降低，影响接在同一台变压器或同一条供电线路上的其他电气设备的正常工作。同时由于起动转矩较大，将对负载产生冲击，增加传动部件的磨损和额外维护，所以当电机的容量较大时，均采用降压起动。
欧德利软启动器具有软起动，软停止，泵控制，定时低速运行等多种功能，在建筑领域的动力设备控制中具有传统降压启动器不可比拟的优越性。
1、泵控制功能水泵在起动和停车时，水流冲击管道，产生严重的“水锤效应”。虽然水道已采取了一些消除水锤效应的措施，但是如果采用带泵控制功能的软启动器，则完全可以消除水锤效应，减少机械维护的工作量，节省系统维修费用，并保证供水可靠。
2、过载保护功能：一般电机的过载保护是通过热元件来实现的，热元件在电动机起动的过程中很难避开电机的起动电流而产生误动作。为避免误动，用户常加大热元件的动作电流，使过载保护形同虚设，而欧德利软启动器内置的过载保护功能可根据起动负荷的轻重来选择不同的脱扣特性曲线，以避免在起动过程中误跳。由于它的过载保护是可编程的，从而为用户提供了更大的灵活性，并且选用带内置过载保护功能的软启动器可省去热继电器，使控制柜布线更简单，迅速。
3、参数测试功能可通过按键在显示窗口选择显示电机的运行参数。如三相电压值、三相电流值、功率因数、运行时间等，而不需要增加任何仪表。此功能可使用户很方便的查询电机在运行过程中的各种参数。
电动机保护器在水泥厂的应用
随着现代化水泥工业生产规模增大，生产设备也越来越大型化，因此所需用的拖动电动机的功率也越来越大。水泥厂生产工艺流程较复杂。因此，低压电动机作为水泥生产过程中最常用的机组，数量多、种类复杂，随着科学技术的不断进步和工艺控制过程的不断完善，尤其是自动化生产要求，迫切需要开发和完善电动机的控制和保护设备，实现对整个自动化生产过程和大型机械的遥控、遥测、遥调、故障诊断以及集中控制等功能。
而欧德利智能型电动机保护器对工业现场电机设备进行有效保护，既能使电动机充分发挥其过载能力，又能提高电力拖动系统的可靠性和生产过程的连续性。
水泥生产线上使用的电机设备使用的周期、寿命越长，其为企业带来的经济价值也就越高，欧德利智能型电动机保护器运用到水泥行业，给水泥的自动化生产过程带来如下运行效果：
（1）系统信息集中化
水泥厂电气设计除了用于一般供配电外，还要完成大量电机设备的拖动控制设计。采用智能型电动机保护器的通讯功能进行组网后，用户可以通过上位机读取各个装置节点的参数，如：电动机三相交流电流、三相交流电压、电动机运行状态、电动机电能、电动机运行故障信息等，工程师根据这些信息实现了对现场所有的电机设备的运行情况实时分析处理，不再需要现场每个装置处配备一个工程师来进行实时监视，提高了整个控制系统的安全性、可靠性。保护器模拟量输出4-20mA模拟量信号给控制系统，便于工程师集中控制。
（2）智能化控制保护
保护器直接串接于控制回路，电动机出现过电流、断相、超温等故障时，将及时终止电动机的运行，并对各种故障信息作出相应的指示。保护器能自动识别手动控制回路和自动控制回路，对于自动控制回路，能记忆自锁，避免电动机在故障状态时重复起动，加剧电动机损坏。同时，水泥厂大型电机检测元件采用穿芯式结构的电流互感器，与主电路形成完全隔离，提高了自身的可靠性，又彻底解决了接线端子的发热问题，且互换性好。
（3）故障记录便于现场问题分析
电动机工作在环境恶劣的水泥生产中，很容易出现故障，并且故障原因多样化。采用智能型电动机保护器，电动机发生故障后，将备用电动机及时投入而不影响运行机制，保护器强大的故障记录功能也为维护人员节省了大量的时间，提高了生产的效率及系统运行可靠性。
